เคล็ดลับการติดต่อทางไฟฟ้าเรียกอีกอย่างว่าจุดติดต่อปุ่มหรือเทอร์มินัล มันเป็นส่วนประกอบวงจรไฟฟ้าที่พบในสวิตช์ไฟฟ้ารีเลย์และเบรกเกอร์ ประกอบด้วยโลหะนำไฟฟ้าสองชิ้นที่ผ่านกระแสไฟฟ้าหรือฉนวนเมื่อช่องว่างระหว่างพวกเขาถูกปิดหรือเปิด ช่องว่างจะต้องเป็นสื่อที่เป็นฉนวนของอากาศ, สูญญากาศ, น้ำมัน, SF6 หรือของเหลวฉนวนไฟฟ้าอื่น ๆ

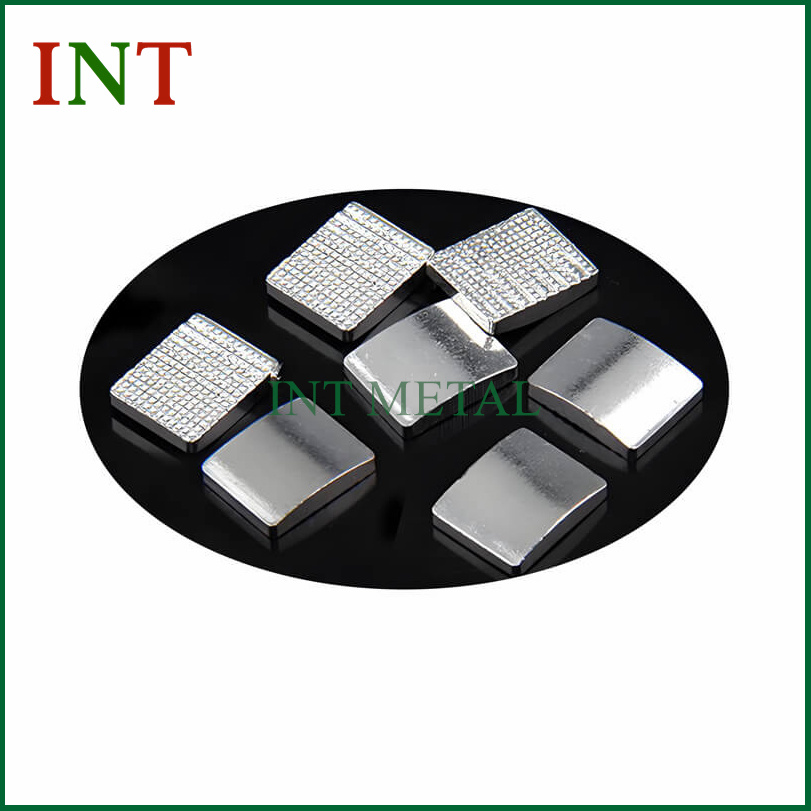

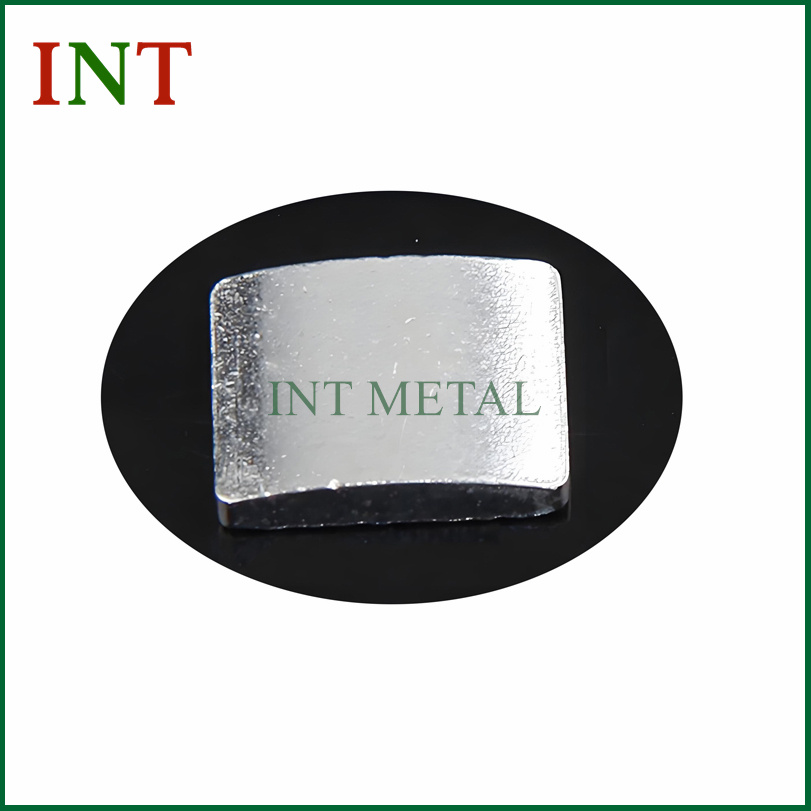

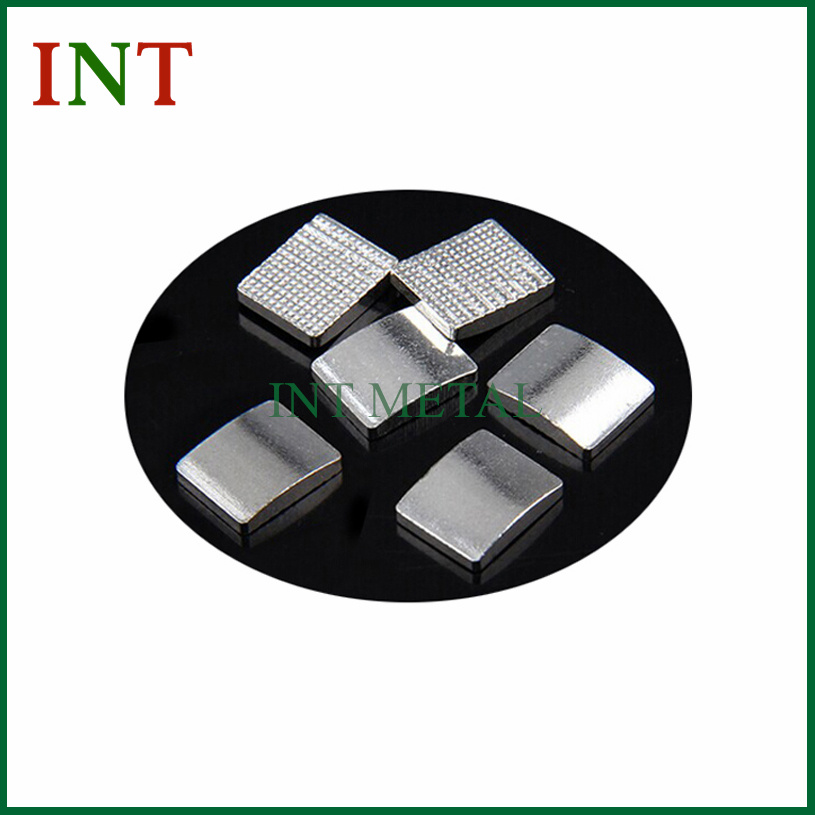

เคล็ดลับการติดต่อไฟฟ้า
เคล็ดลับการติดต่อซิลเวอร์โรงงานมากกว่า 10 ปีประสบการณ์การผลิตบรรลุ ISO9001 ทำงานในโครงการ OEM และ ODM ..
1. บทนำของเคล็ดลับการติดต่อไฟฟ้า
เคล็ดลับการติดต่อทางไฟฟ้าเรียกว่าจุดติดต่อปุ่มหรืออาคาร มันเป็นวงจรไฟฟ้าส่วนประกอบที่พบในสวิตช์ไฟฟ้ารีเลย์และเบรกเกอร์ ประกอบด้วยโลหะสองชิ้นเป็นสื่อนำไฟฟ้าที่ผ่านกระแสไฟฟ้าหรือแทรกซึมเมื่อช่องว่างระหว่างพวกเขาถูกปิดหรือเปิด ช่องว่างจะต้องเป็นสื่อที่เป็นฉนวนของอากาศสูญญากาศน้ำมันSF6หรือฉนวนไฟฟ้าของเหลว
2. การประยุกต์ใช้เคล็ดลับการติดต่อไฟฟ้า
เคล็ดลับการติดต่อไฟฟ้าส่วนใหญ่ใช้สำหรับเทอร์โมสวิทช์ผนังเชื่อมจุด, motorbreaker กรอบนำ IC ...
3. วัสดุหลักสำหรับเคล็ดลับการติดต่อไฟฟ้า
วัสดุหลัก: Ag, AgNi, AgCdO, AgSnO2, AgSnO2ln2O3, AgZnO,
วัสดุกลางหลัก: Cu.Brass เหล็ก
วัสดุฐานหลัก: Cu, ทองเหลือง, ทองแดง, CuSn, CuNi, Cube, CuNiZn, Fe, Ni, Monel SUS
|
วัสดุ |
ส่วนประกอบ |
ความแข็ง |
|
อุปกรณ์ไฟฟ้า |
ความหนาแน่น |
|
ชุด |
(%) |
(hv หรือ HRB) |
|
การนำไฟฟ้า |
(g / cm3) |
|
|
|
|
|
(% IACS) |
|
|
AgSnO2 |
Ag 88, SnO2 12 |
hv |
90 ~ 135 |
65 |
9.9 |
|
Ag 87, SnO2 13 |
hv |
110 ~ 160 |
54 |
9.8 |
|
|
AgSnO2In2O3 |
Ag 89, SnO2In2O3 11 |
hv |
110 ~ 150 |
51 |
10 |
|
Ag 87, SnO2In2O3 13 |
hv |
110 ~ 155 |
50 |
10 |
|
|
Agni |
Ag 70, Ni 30 |
hv |
85 ~ 140 |
70 |
9.5 |
|
Ag 50, Ni 50 |
hv |
90 ~ 145 |
55 |
8.9 |
|
|
AGW |
Ag 50, W 50 |
HRB |
40 ~ 70 |
50 |
13.2 |
|
Ag 35, W 65 |
HRB |
65 ~ 95 |
45 |
14.5 |
|
|
Ag 50, W + WC 50 |
HRB |
45 ~ 75 |
50 |
13.2 |
|
|
AGWC |
Ag 55, WC 45 |
HRB |
55 ~ ที่ 85 |
48 |
12.2 |
|
Ag 50, WC 50 |
HRB |
70 ~ 100 |
45 |
12.1 |
|
|
Ag 40, WC 60 |
HRB |
70 ~ 100 |
40 |
12.5 |
|
|
AGWCC |
Ag 85, WC 12, C3 |
hv |
50 ~ 80 |
55 |
9.3 |
|
Ag 79, WC 18, C3 |
hv |
50 ~ 95 |
53 |
9.3 |
|
|
Ag 77, WC 20, C3 |
hv |
55 ~ ที่ 95 |
51 |
9.5 |
|
|
Ag 75, WC 22, C3 |
hv |
55 ~ ที่ 95 |
49 |
9.5 |
|
|
Ag72, WC 24, ** |
hv |
60 ~ 95 |
45 |
9.7 |
|
|
อาซาฮี |
Ag 95, C5 |
hv |
40 ~ 70 |
55 |
8.1 |
|
CuW |
Cu 40, W 60 |
HRB |
60 ~ 90 |
48 |
13 |
|
Cu 35, W 65 |
HRB |
65 ~ 95 |
45 |
13.5 |
|
|
Cu 30, W 70 |
HRB |
70 ~ 100 |
40 |
14 |
4. คุณสมบัติของอุปกรณ์ไฟฟ้า contact tips
ขนาดสามารถปรับแต่งตามคำขอของลูกค้า
ความหนาของใบหน้า: 0.05 มม. - 1.5 มม
ความหนากลาง: 0.3mm-1.0mm
ความหนาฐาน: 0.1 มม. - 3.0 มม

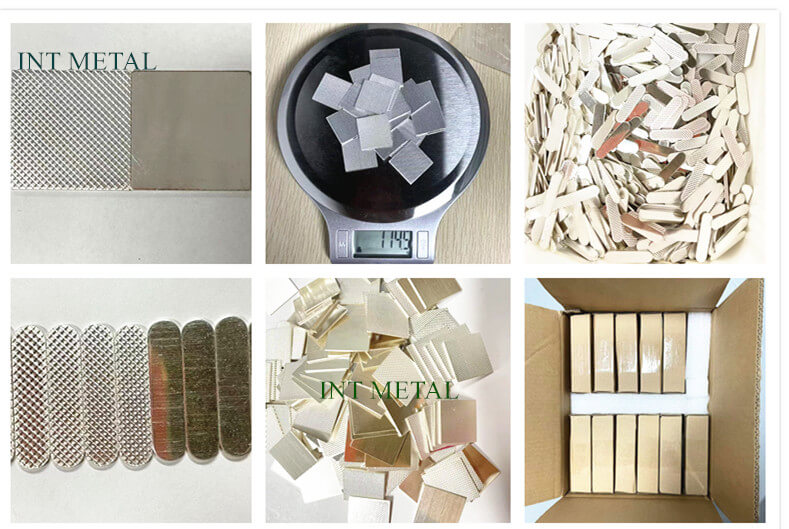

5. Product types for อุปกรณ์ไฟฟ้า contact tips

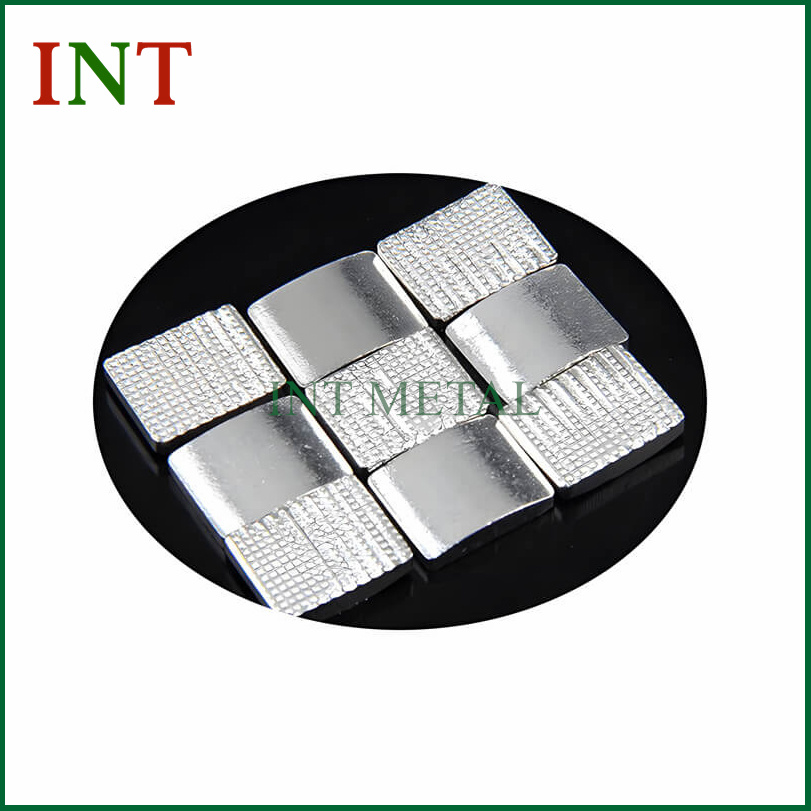

จุดสัมผัสโลหะเดียว, จุดเชื่อมต่อ Bimetal, จุดเชื่อมต่อ Tri-metal,

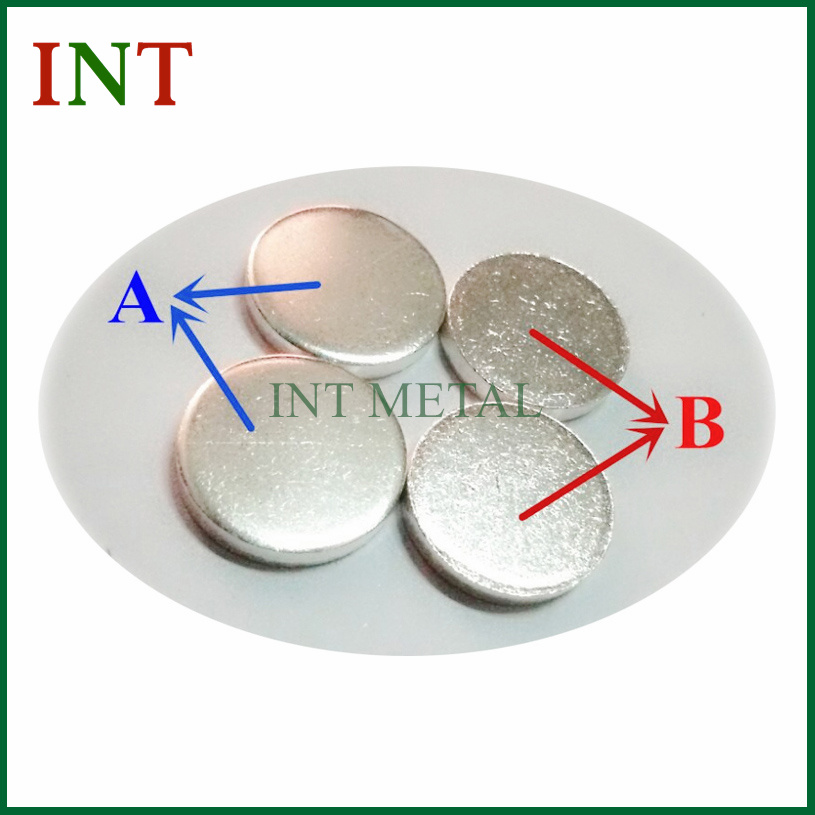

จุดสัมผัสของปุ่มกลมจุดสัมผัสสี่เหลี่ยม
6. Manufacture plant ofอุปกรณ์ไฟฟ้า contact tips
7. Quality certificate forอุปกรณ์ไฟฟ้า contact tips
8. Packing and shipping forอุปกรณ์ไฟฟ้า contact tips
การบรรจุ:
ก่อนใส่ 100-1000 ชิ้นในถุงพลาสติกขนาดเล็กสูญญากาศถุงพลาสติกสูญญากาศจากนั้นในกล่องกระดาษแยกขนาดเล็กที่ผ่านมาเป็นกระดาษแข็งแข็ง
การส่งสินค้า:
จะเลือกวิธีที่ดีที่สุดตามคำขอของลูกค้า
1. ทางอากาศไปยังสนามบินที่ระบุ
2. โดยด่วน (FedEx, UPS, DHL, TNT, EMS) ไปยังที่อยู่ที่ระบุไว้
2. ทางทะเลไปยังพอร์ตทะเลที่ระบุ
9. คำถามที่พบบ่อย
ไตรมาสที่ 1 คุณช่วยลูกค้าออกแบบผลิตภัณฑ์ได้หรือไม่?
A1 เราสามารถช่วยให้ลูกค้าออกแบบผลิตภัณฑ์ที่ดีที่สุดเพื่อให้ได้ทั้งฟังก์ชั่นที่ดีและประหยัดค่าใช้จ่ายตามการใช้งานของพวกเขา
ไตรมาสที่ 2 คุณช่วยเราเลือกวัสดุที่เหมาะสมได้หรือไม่?
A2 เราสามารถแนะนำวัสดุที่เหมาะสมที่สุดตาม yourapplication
ไตรมาสที่ 3 คุณสามารถจัดหาวัสดุสัมผัสชนิดใดให้แก่ไฟฟ้า
A3 เราสามารถให้เงินดี (Ag), AgNi, AgCdO, AgSnO2, AgZnO, AgSnO2ln2O3, AgC, AgWC, AgW, CuW ฯลฯ
ไตรมาสที่ 4 คุณสามารถให้ตัวอย่างฟรีได้หรือไม่?
A4 หากเรามีขนาดที่ถูกหรือคล้ายกันในสต็อกเราสามารถส่งให้คุณฟรี
Q5 คุณควบคุมคุณภาพได้อย่างไร
A5 เราผลิตอย่างเคร่งครัดตามการวาดและการร้องขอของลูกค้านี่คือแผนการควบคุมที่เข้มงวดในทุกกระบวนการตรวจสอบอย่างเต็มรูปแบบของแต่ละส่วนมุ่งมั่นที่จะให้บริการลูกค้า 100% คุณภาพผลิตภัณฑ์รายงานการทดสอบ ROHS / เอสจีเอใบรับรองวัสดุที่มีอยู่
